PWM調速電機測試方案

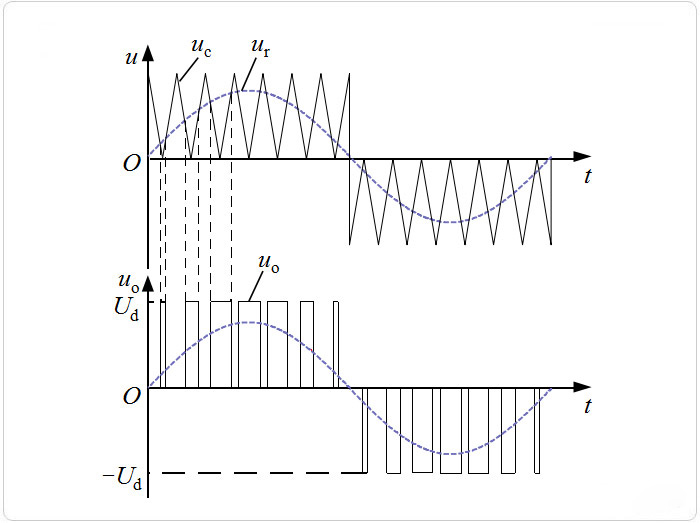

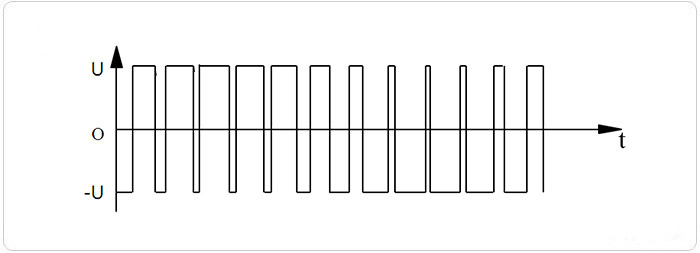

PWM調速就是在固定的頻率下，通過控制電力半導體器件在一周期內的開通與關斷時間，調整直流電機兩端的電壓大小，從而調節電機轉速。PWM調速具有控制方便、調速平滑、響應速度快等優點，因此在直流電機調速領域中被廣泛采用。PWM調速主要靠電壓的調整，而電壓的變化對直流電機的轉矩、機械特性也會造成影響。為研究這種影響的變化規律，設計直流電機驅動電路進行實驗，通過調節PWM波的占空比和頻率來進行對比試驗，然后對實驗數據分析計算，得到PWM調速對電機運行特性的影響。

PWM測量包括基波測量及諧波測量，對于電機系統而言，決定輸出扭矩及轉速的主要是基波，因此，基波的準確測量非常重要。

諧波對電機的絕緣及能效有負面影響，因此，諧波測量同樣很重要。

“GB/T 22670-2008 變頻器供電三相籠型感應電動機試驗方法”指出：

考慮到諧波產生損耗的作用，應仔細選擇測試設備，使其能在相應頻率范圍內有足夠的準確度，以下是對互感器、傳感器以及分流電路等測試設備所要求的頻率范圍fr：

fr=10f1——對六階梯波變頻器

fr=6fp——對PWM變頻器，最高為100kHz

式中：

f1——最高額定頻率；

fp——最高脈沖頻率（載波頻率）。

對于六階梯波變頻器，普通的電動式儀表即能滿足這些要求；對于PWM變頻器，必須使用寬頻段的設備，優先使用帶AD變換器和數字式數據微處理機的電子式儀表。

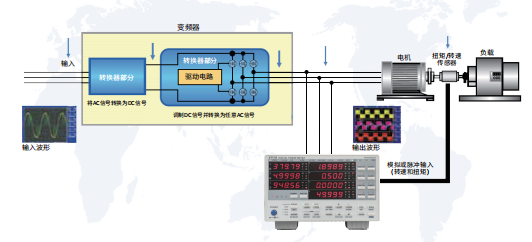

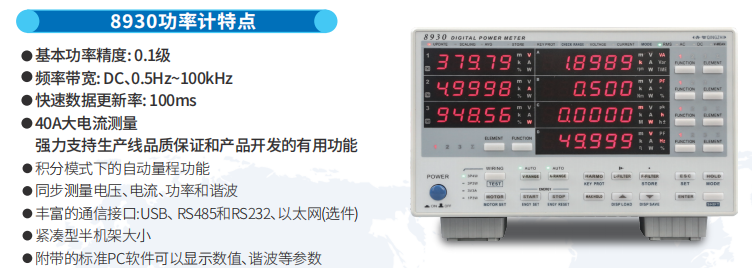

一般用帶寬較寬的功率分析儀及配套的傳感器測量變頻器輸出PWM波的基波和諧波。對于電機試驗而言，帶寬只要滿足標準要求即可！青智8930功率計適合市面絕大部分PWM類電機的實際測量。擁有100K帶寬，16位AD，高速更新率可以精確的捕獲快速變化的信號，精確測量PWM等效參數，可測1-50次諧波，為用戶提供評估電機的重要依據。
