現如今，越來越多的家電產品都采用了變頻技術，在節約能耗的同時也使得產品的波形信號發生了畸變。而且由于變頻的應用導致在家電運行過程中，頻繁地改變工作狀態，導致工作電流發生大范圍變化，電流可從幾十安降到幾毫安。那么，到底什么樣的儀器才能滿足對空調等變頻家電的測試測量要求呢？這里我們以空調為例，來跟大家分享下變頻家電的測量方案。

測試要點：

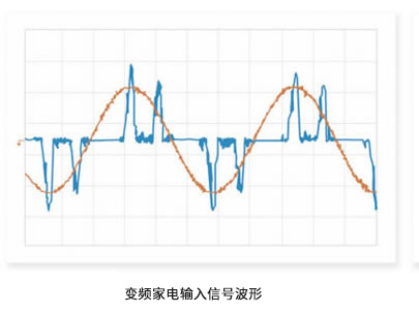

1、變頻家電在節約能耗的同時也使得產品的波形信號容易發生畸變。這些畸變的波形都是非正弦信號，如脈沖波、三角波、矩形波、梯形波和脈沖波等，含有豐富的高頻諧波分量。普通的功率計由于采樣率與帶寬限制，無法對高頻成分進行準確測量，因此其測量值與真實值存在巨大差距。

2、一般的功率測量?jī)x器在積分模式下只允許同一量程下進行功率測量，無法滿足對變頻家電功率的正確測量。

測量解決方案：

用青智單相寬頻功率計8730C測量

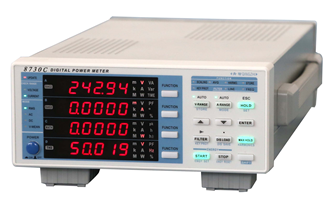

8730C單相寬頻功率計，帶寬：0.5Hz-100KHz，采樣率100KS/s，數據更新周期100ms，基本功率精度：0.1級。1-50次諧波分析，最小測量電流50uA,最大測量電流20A，同步測量實時有效值電壓、峰值電壓、實時有效值電流、峰值電流、實時功率、最大功率等。

8730C單相寬頻數字功率計采用全新的設計架構，在低功耗測量方面進行多項優化，具有更高的測量精度，非常適合于待機功耗測量。而且高達50次的諧波分析功能為您更準確分析波形質量。同時，在積分模式下可以自動切換量程的功能為變頻家電功率的準確測量提供了保障。

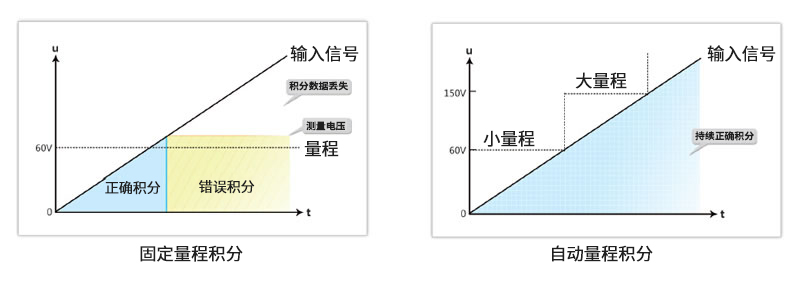

 自動切換量程與固定量程模式對比圖

同時標配豐富的通訊接口，USB、RS232和RS485接口，也可選配以太網口。您可以將測量數據通過這些接口上傳至PC端進行數據監測和實時分析。

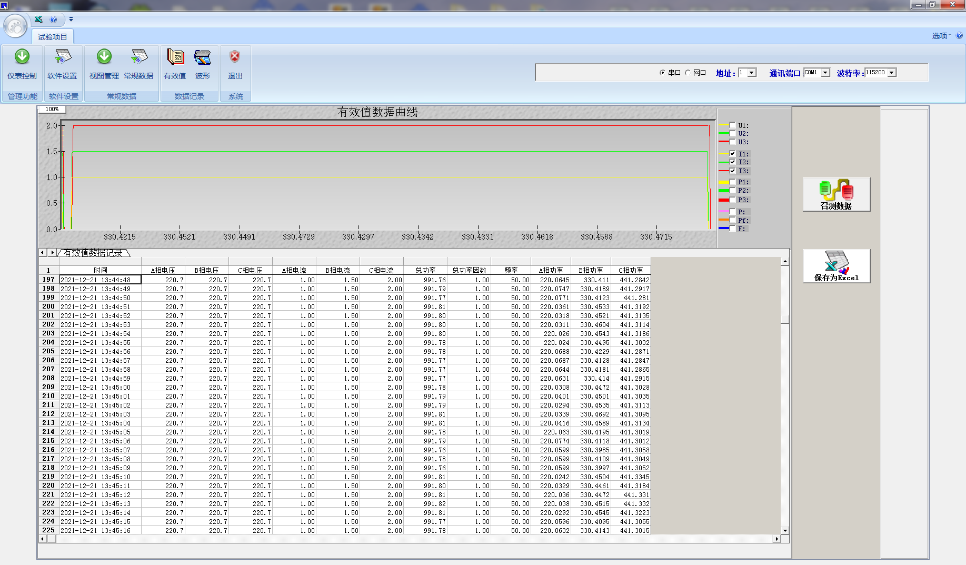

上位機軟件界面：
