8961C2在柴油發電機組測試中的應用

一、測試系統概述

發電機測試系統一般由負載電阻及測控系統組成，有些場合也同時需要配置感抗設備。

測控系統一般根據不同使用場合進行特殊配置，通常具備檔位控制；遠程及本地控制；各項數據采集，例如電壓、電流、有功功率、無功功率、視在功率、功率因素、頻率等穩態數據采集；突加、突卸瞬態特性測試；故障保護功能，例如過壓過載保護，過溫保護，風機風壓及過載保護等。若配置智能測控系統，則在電腦控制方式下，由專用的測控軟件進行負載控制和數據處理，自動完成各項電參數的數據采集、保存和管理，生成各種表格、曲線及標準檢測報告。

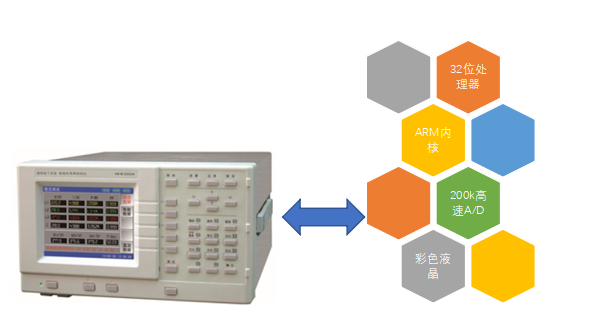

發電機專用測試儀

8961C2具有光電隔離RS485/RS232C串口通訊功能，一臺計算機可以與32臺儀表同時通訊，串口功能強大，不僅可以召測所有穩態參數，還能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量。與上位計算機配合使用，發電機專用測試儀基本上可以將發電機所有的電參數測量完成。

極速響應

流水線結構ARM內核、速度達72M的32位處理器，200k高速A/D采樣。

靈活自由

瞬態試驗（突加突卸）響應時間可更改，20ms，40ms，60ms，80ms，100ms，120ms，140ms，160ms自由設置，更準確的捕捉瞬態數據。

功能強大

穩態參數、諧波測量、專業測試一機涵蓋。

二、工程案例：

廣東某公司的200KW柴油發電機組測試系統在2012年6月14日通過了驗收評審，該系統電測部分采用我公司生產的發電機專用測試儀8961C2，功能和各項指標均達到技術要求并且結構設計新穎、方便維護。整機在精確度，安全性，可靠性，等方面均優于同類產品。我公司儀表為大功率交流電源測試設備提供了高效精確的電參數數據測量。

測試設備構成：被測柴油機組工位+現場控制柜+可調負載箱+數據控制室

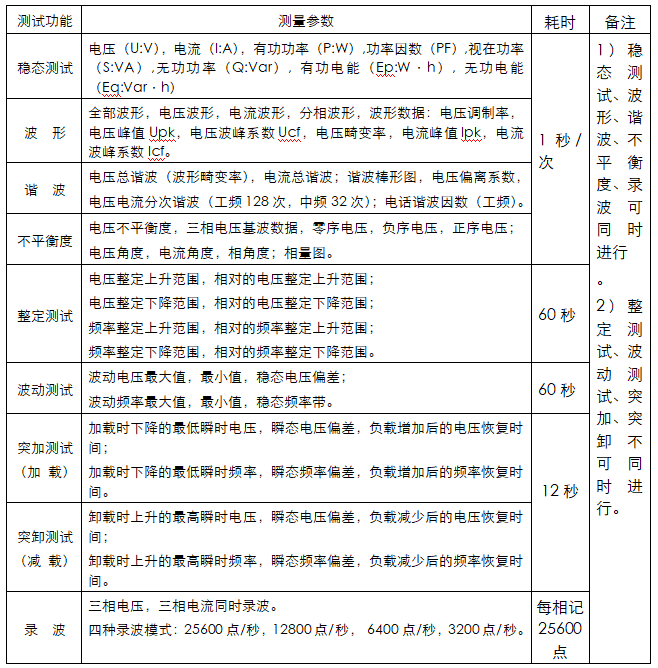

該測試系統利用儀表的全面測量功能開發專用控制軟件，全程采用微機自動化操作即可可完成以下專業測試功能：

根據要求可將儀表集成在控制臺操作區域，也可集成在控制臺內部。儀表操作界面簡潔明了，功能全面，全漢化操作界面，符合國人使用習慣。

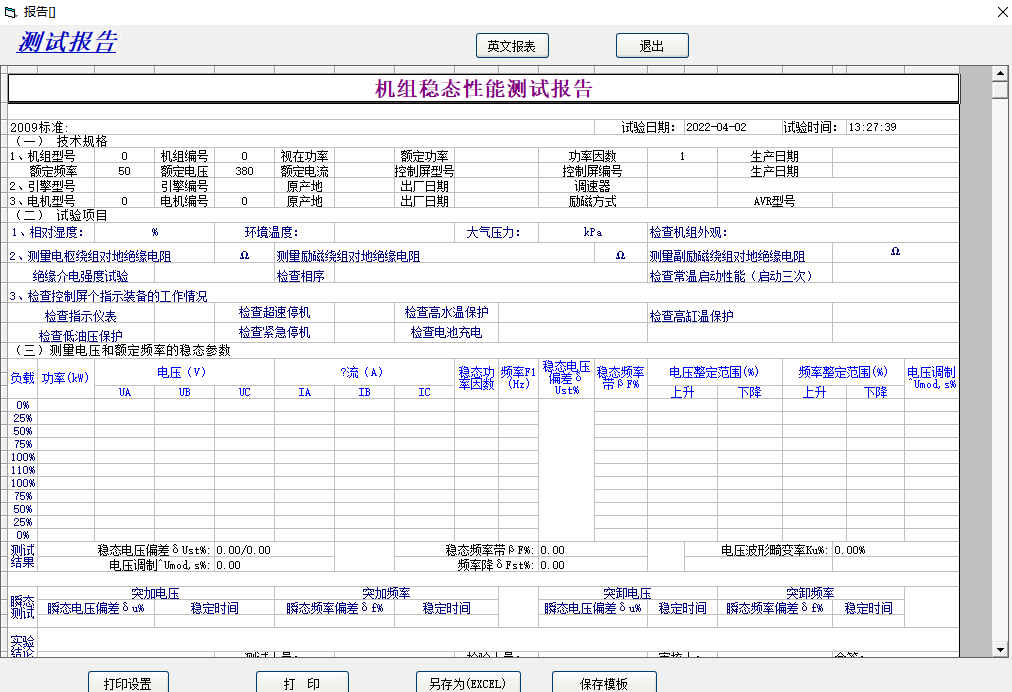

 計算機軟件提供詳細的測試報表，為產品保駕護航。

參考技術標準：

GB/T 2820-1997 往復式內燃機驅動的交流發電機組；

GB/T 2820-2009 往復式內燃機驅動的交流發電機組；

GJB 1488-1992  軍用內燃機電站通用試驗方法；

GJB 235A-1997  軍用交流移動電站通用規范;

相關推薦：

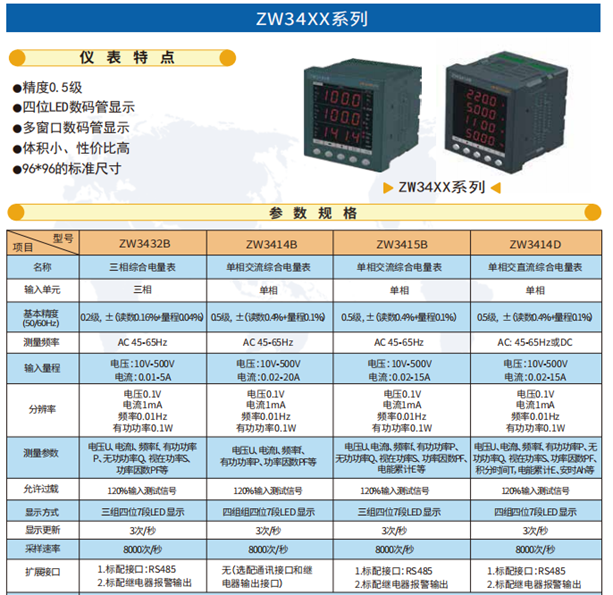

發電機測試系統控制柜、負載箱監控儀表：
