概要：功率計是行業內做功耗測試最常用的儀表，但80%以上的用戶卻不知道，除了常規的電參數測試以外，它還有定時記錄、觸發存儲、波形顯示、趨勢圖繪制等不可忽視的高級功能，如何全方位利用，發揮出功率計的最大性能呢?這里將為大家詳細講解。

　　1.1 功率計介紹：

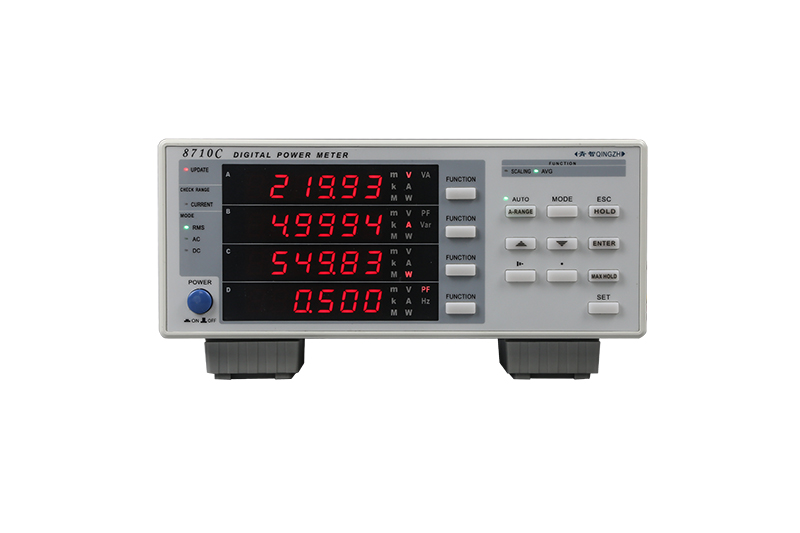

　　我們熟知的功率計是一種測量電功率的儀器，測試對象是直流信號和頻率不高于300KHz的交流信號，可以測量電壓、電流、功率、功率因素、諧波、效率等電參數。在實際應用當中，大部分人們也是這樣使用的，這沒有問題，但是如果我們僅限于這些基本功能，那么我們就太對不起儀器的設計和制造者們了。

　　1.1.1 應用需求

　　“充電五分鐘，通話兩小時”幾乎人人皆知，然而給手機充電的五分鐘內手機電池的電壓、電流如何變化，五分鐘內又到底給電池充了多少電呢?

　　智能家電已經給生活帶來更大的便捷，一個電飯鍋的功能已經可以比得上烹飪大師，那么不同功能模式下，電飯鍋工作流程怎樣，電流如何變化、功率功耗又是多少?

　　這些問題常常困擾著各個廠家，其實只要用一個簡簡單單的功率計就能讓我們把過程看得清楚!

　　1.1.2 功率計高級功能：

　　功率計的功能其實遠不止測試電壓、電流、功率、功率因素這些基本參數。還包括了諧波分析(一般可以分析50次諧波)、諧波柱狀圖、波形顯示、數據記錄、積分功能(用于計算功耗)、趨勢圖分析、自動導出報表等。但大部分客戶在使用功率計時往往沒能用上這些功能，接下來就帶大家一起看看這些高級功能。

　　1.1.3 諧波分析：

　　功率計具備諧波功能這一點很多人都知道，之所以沒有使用，是因為一些國際品牌功率計將此功能作為選配件，需要額外付費才能使用。功率計的諧波一般可以分析到50次，并且可以選擇符合IEC國際標準的諧波計算方式，并通過上位機軟件繪制出諧波柱狀圖。

　　1.1.4 波形顯示：

　　諧波功能大家可以理解，但是功率計的界面往往是數碼管，而數碼管又怎么能實現波形顯示呢?其實不然，功率計也可以顯示測試信號的實時波形，只不過需要借助與上位機軟件實現。

　　功率計可以通過上位機軟件在其更新周期內抽取2000個信號點繪制出波形圖，如此就能查看信號的實時波形。

　　1.1.5 數據記錄：

　　功率計作為測量儀器，要能對其測量的結果進行記錄，并且實現長時間記錄。功率計實現數據記錄有兩種方式，一種是通過在儀器上插入U盤將數據實時保持到U盤中，然后拷貝出來用PC進行二次分析。另一種是通過以太網直接連接上位機軟件，將功率計的數據實時同步到PC端進行存儲，可以實時分析，也可以存儲結束后做離線分析。

　　1.1.6 積分與趨勢圖：

　　積分功能其實很多功率計都有，但是如果沒有靈活的數據記錄功能，積分也只能看到一個最終的功耗，與過程分析沒有多大作用。而有了數據記錄功能之后，就可以借助上位機軟件對記錄的各項數據進行趨勢圖分析，也就是整個測試中各項數據的變化過程。有了這個圖，文中開頭提到的問題就能迎刃而解。

　　1.1.7 自動導出報表：

　　我們無論做什么測試，最終肯定要有一個測試結果，那么通過功率計通過上位機軟件可以直接導出報表嗎?其實通過上位機軟件不僅可以導出記錄的各項數據列表，還可以直接導出測試報表，幫我們省去繁瑣的整理報表的工作。
